2sc5200

2SC5200 NPN     2SA1943 PNP   Toshiba Bipolar Transistors


บริษัท โตชิบ้า ผลิต ไบโพล่าร์ ทรานซิสเตอร์ (ฺBJT) ไว้เพื่อรองรับงานขยายเสียงโดยเฉพาะ แหละนี่คือทรานซิสเตอร์ไบโพล่าร์ เบอร์ 2SC5200 ชนิด NPN และ 2SA1943 ชนิด PNP มีคุณสมบัติเด่น ซึ่งเราจะเห็นเครื่องขยายเสียงคลาส AB ที่วางจำหน่ายในประเทศไทยประมาณกว่า 90% จะใช้เบอร์นี้เป็นภาคขยาย

คุณสมบัติ / Specifications

คุณสมบัติ2SC52002SA1943
Transistor Type NPN NPN
Maximum DC Collector Current (IC) 15 A 15 A
Base current 1.5 A 1.5 A
Maximum Collector Emitter Voltage (VCE) 230 V 230 V
Package Type TO-3PL TO-3PL
Mounting Type Through Hole Through Hole
Maximum Power Dissipation 150 W  150 W
Minimum DC Current Gain 35  35
Transistor Configuration Single  Single
Maximum Collector Base Voltage  (VBC) 230 V  -230 V
Maximum Emitter Base Voltage  (VB) 5 V  -5 V
Pin Count 3 3
Number of Elements per Chip 1 1
Transistor Material Si Si
Dimensions 20.5 x 26 x 5.2mm 20.5 x 26 x 5.2mm
Length 20.5mm 20.5mm
Maximum Collector Emitter Saturation Voltage 3 V  -3 V
Height 5.2mm  5.2mm
Width 26mm  26mm
Junction temperature 150 °C
150 °C
Maximum Operating Temperature -55 to 150 °C -55 to 150 °C

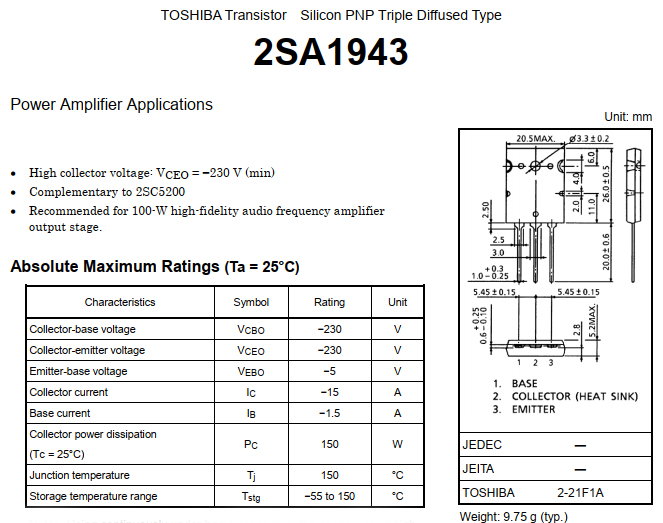

 2SC5200 Datasheet      2SC1943 Datasheet

2SC52002SA1943

จะเห็นได้ว่าทางสเปคได้ แนะนำให้ใช้ที่กำลังสูงสุดไว้ประมาณ 100W เมื่อนำไปใช้งานจริงใน ก็จะได้กำลังวัตต์สูงสุดประมาณ 100-120W ต่อคู่
